Непотопляемый пневматический плот

08 июнь 2012, Пятница
7 425
0
В поисках легкой, удобной для транспортировки и дешевой надувной лодки Bark я натолкнулся на конструкцию пневматической надувной лодки, описанной в книге Ю. Мо-ралевича «Пионерская судоверфь», вышедшей в издательстве «Молодая гвардия» в 1956 году. Основываясь на описании так называемой непотопляемой пневматической надувной лодки, я сконструировал очень удобный непотопляемый пневматический плот, который стоит очень дешево и может быть изготовлен каждым рыболовом.

Этот плот в сложенном виде занимает очень небольшой объем и весит всего несколько килограммов. Сборка и разборка плота занимают очень мало времени.
Плот состоит из двух чехлов, сшитых из недорогого, грубого материала, баскетбольных камер, в количестве 20 штук, и верхней площадки, сшитой из* парусины, плащ-палатки или подобного материала.

Поперечные и продольные шесты, необходимые для сборки плота, вырубаются по приезде на место рыбалки. Площадь плота составляет около 3 кв. метров. Такой плот рассчитан для подъема одного человека со всем необходимым багажом. При необходимости на нем можно плавать вдвоем, правда с меньшими удобствами. Плот устойчив на воде, хорошо держится на волне, не переворачивается и практически непотопляем.

Основу плота составляют два поплавка, сделанные из чехлов, в которых находятся по 10 наполненных воздухом баскетбольных камер. Если одна или даже две камеры во время плавания получат повреждения и выпустят воздух, то это мало отразится на величине подъемной силы плота, так как оставшиеся 19 или 18 камер имеют достаточный запас плавучести.

Непотопляемый пневматический плот


Приступая к изготовлению плота, необходимо запастись следующими материалами:

1. 20 штук баскетбольных камер.

2. Три куска грубого недорогого материала шириной в 1 метр, имеющие следующие размеры: два куска длиной по 2,8 метра и 1 кусок длиной 1,8 метра.

3. Тонкую веревку, бельевую или шторный шнур длиной 30 метров.

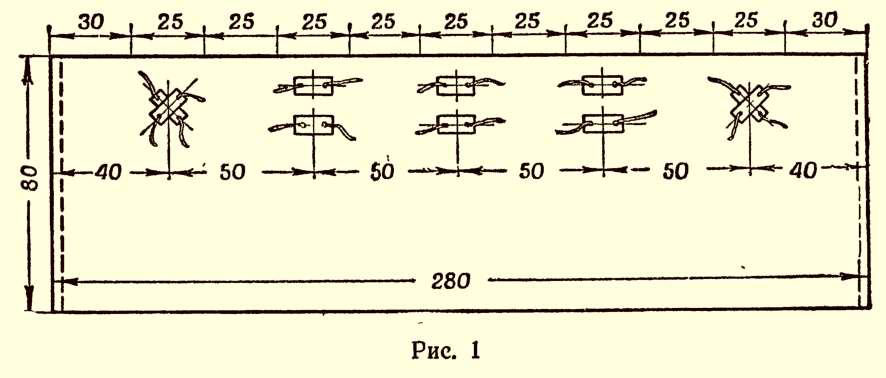

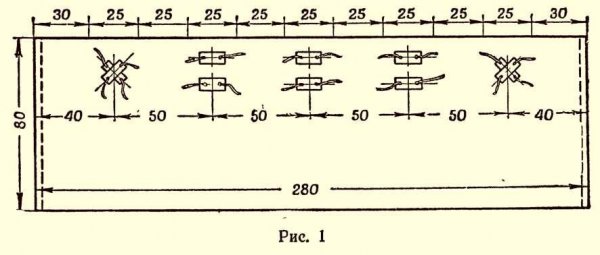

Изготовление поплавков начинаем с разметки чехлов для поплавков. Для чехлов берем оба куска материала по 2,8 метра длиной и производим разметку обоих кусков согласно рис. 1.

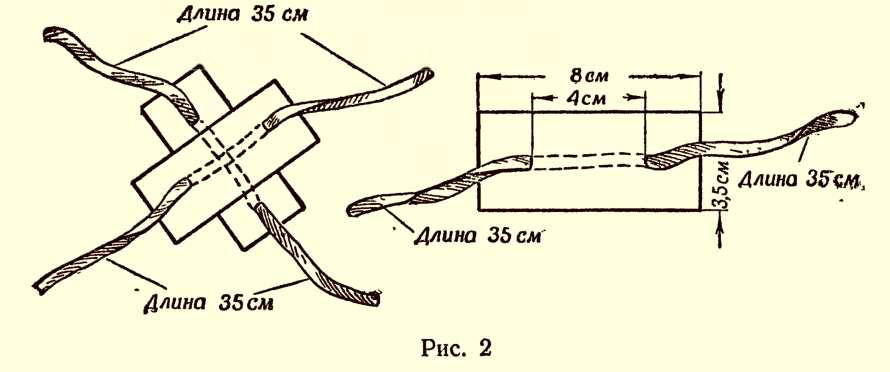

Из обрезков материала, например из плащ-палатки, брезента и т. п., нарезаем 20 кусочков, размером 8x3,5 сЗм, а также нарезаем 20 отрезков веревки длиной по 70 см каждый. Затем из этих кусочков материала и отрезков веревки заготавливаем накладки согласно рис. 2.

Непотопляемый пневматический плот


Накладки нашиваем на материал согласно разметки, которую мы произвели. На расстоянии 40 см от края материала нашиваем накладки крестообразно с обоих краев, остальные в два ряда.

После этого оба куска материала с пришитыми накладками сшиваем вдоль так, чтобы гголучилось два чехла цилиндрической формы. При этом на главном продольном шве оставляем десять прорех длиной по 2—3 см. Эти прорехи необходимы для просовывания трубок баскетбольных камер при сборке поплавков.

Непотопляемый пневматический плот

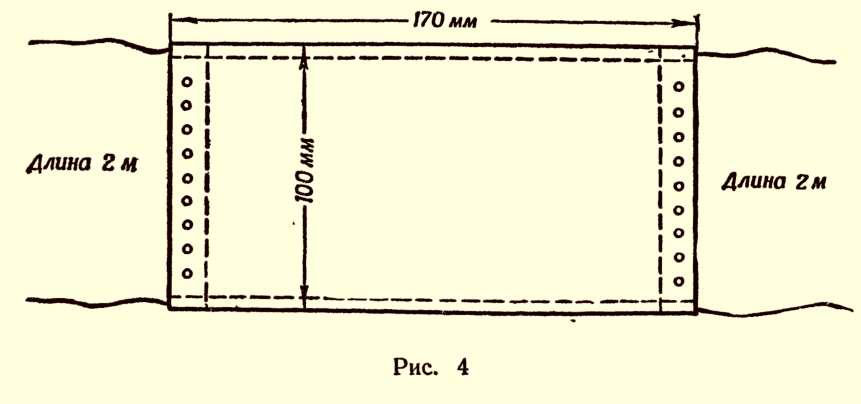

При изготовлении верхней площадки третий кусок материала длиной 1,8 метра загибается со всех сторон и прошивается. В продольные стороны площадки при этом зашиваются отрезки веревки длиной по 6 метров. На поперечных сторонах площадки делаются отверстия, которые необходимо обметать. Эти отверстия служат для пришнуровывания верхней площадки при сборке плота. Общий вид готовой верхней площадки дан на рис. 4.

Непотопляемый пневматический плот


Последняя работа, которую недбходимо выполнить,— это изготовление пробок для затыкания отверстий трубок баскетбольных камер -после их надувания.
Примерный вид пробки и ее размеры изображены на рис 5. Пробки можно изготовить из плотного дерева или другого подходящего материала. Хорошо для этой цели подходит полистироловая изоляция коаксиального кабеля, которая при нагреве на огне принимает необходимую форму. Пробки, чтобы предотвратить возможность их потери, на шнурках привязывают к трубкам камер. Пробки должны туго входить в.трубки камер и не пропускать воздуха. Завязывание трубок после наполнения камер воздухом занимает много времени и не дает гарантии, что не будет утечки воздуха из камер.

Непотопляемый пневматический плот


Перед сборкой плота, по приезде на место, необходимо вырубить 7 жердей — 2 штуки длиной 2,3 — 2,5 метра и 5 штук длиной по 1,2 метра. Толщина жердей должна составлять 3,5—4 см.

Сборку плота производим в следующем порядке: в каждый чехол поплавка вкладываем внутрь 10 баскетбольных камер. Трубки камер высовываются через прорехи в чехле наружу. Затягиваем оба конца чехла шнуром и крепко завязываем. Для ускорения нагнетания воздухом камер надуваем их сначала ртом, а потом добавляем воздух спортивным насосом. Наполнять камеры воздухом необходимо так, чтобы не оставалось свободного, места между камерами и чехлами.

Непотопляемый пневматический плот

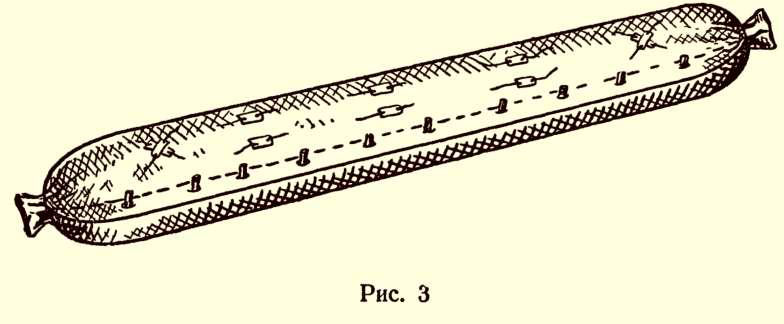

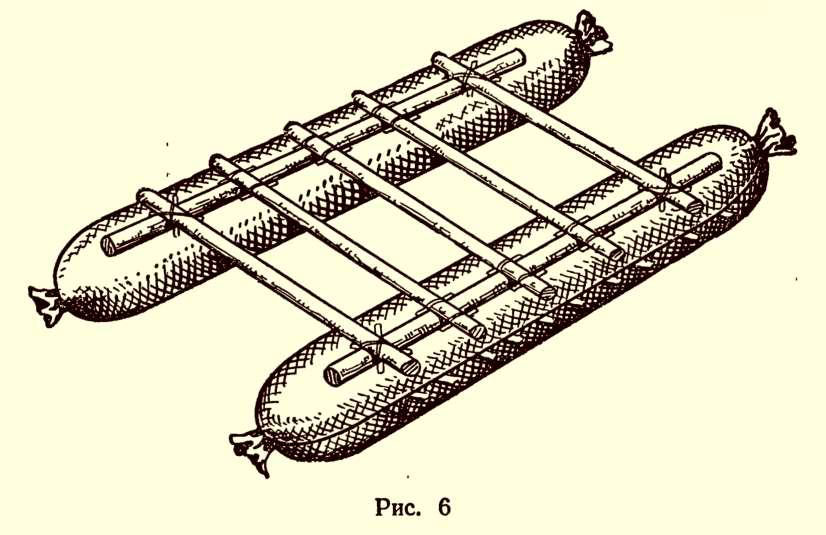

По окончании этой операции поплавки примут вид, показанный на рис. 3. Приготовленные жерди и поллавки связываем в плот. Поплавки надо расположить при этом так, чтобы трубки от камер приходились с наружной стороны плота. Общий вид собранного плота без верхней площадки приведен на рис. 6.

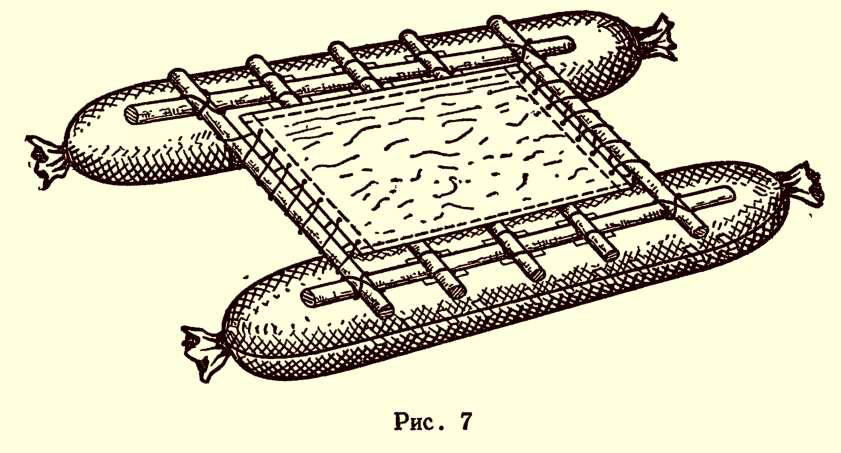

Верхнюю площадку пришнуровываем, сначала одну сторону, а затем натягиваем и пришнуровываем другую сторону. На этом сборка плота заканчивается. Его можно спустить на воду и, вооружившись шестом, плыть, на нужное место (см. рис. 7).

Непотопляемый пневматический плот


Для большего удобства можно на верхнюю площадку положить еще несколько тонких жердей. Такой пневматический плот особенно удобен на глухих лесных озерах и реках, куда невозможно подъехать на машине.
